Ємнісний датчик напруги VSO 25.1

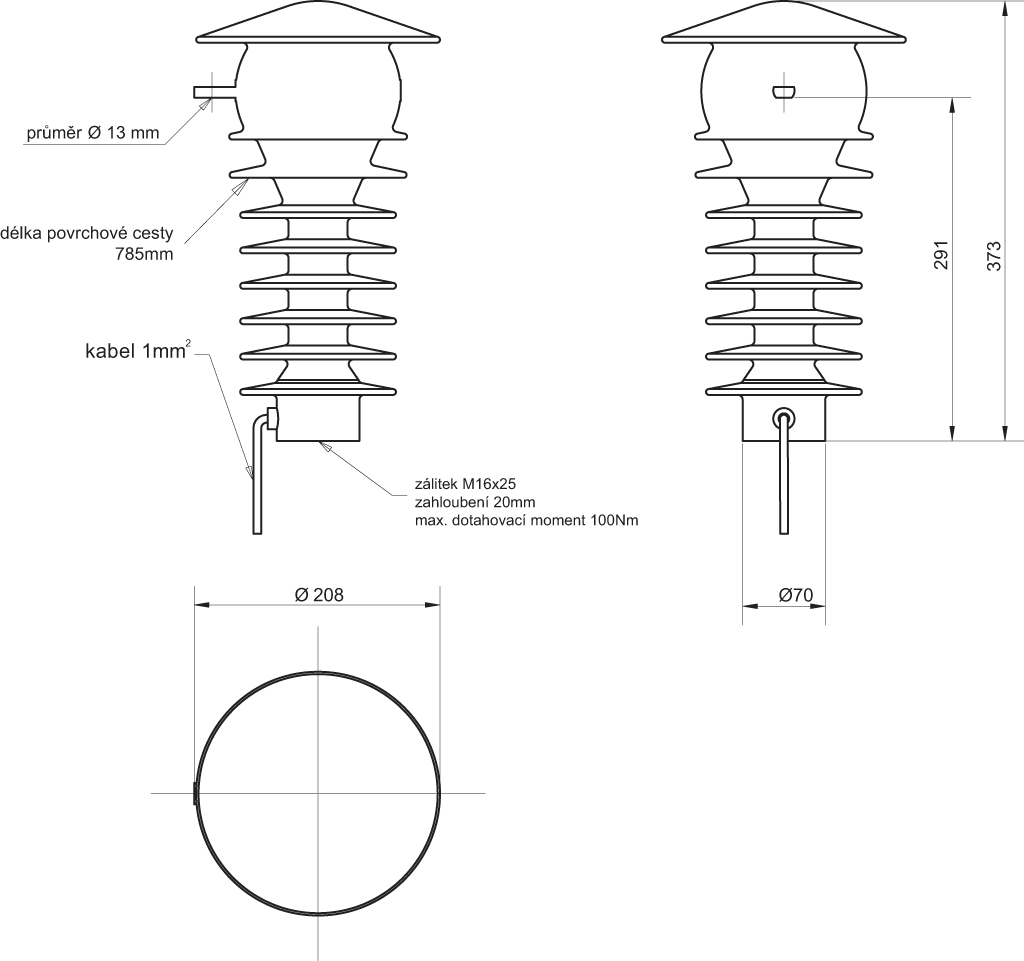

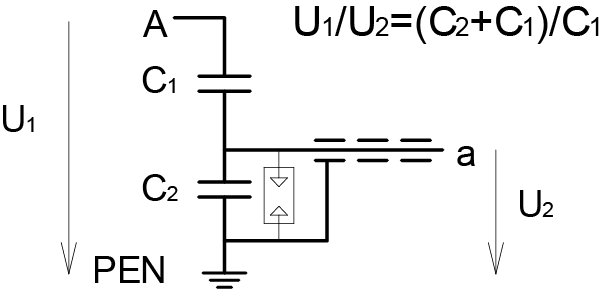

Йдеться про більш досконалої з точки зору конструкції версії початкового датчика VSO 25. Принципом є ємнісний дільник. Високовольтна ємність датчика утворена системою електродів, пристосованої для обмеження впливу вологості навколишнього середовища (дощу, туману і морозу) до макс. 7%.
Вторинна ємність утворена вихідним кабелем стандартної довжини 12 м (можна пристосувати).
Залежно від типу вторинної навантаження пропонуються можливості застосування в якості ємнісного, ємнісне-омічного чи іншого подільника в залежності від потреб користувача.
Вихід низької напруги перевірений виробником на омічний навантаженні 1 МΩ і досягає значення приблизно 100 В (при 22 / V3 кВ).
Пристрій призначений для вимірювання або сигналізації високої напруги 3-22 кВ.
Шлях поверхневого розряду відповідає напрузі ізоляції 25 кВ для максимального забруднення (31 мм / 1 кВ).
Пристрій успішно пройшло випробування ізоляції і кліматичні випробування відповідно до ČSN EN 61869-3 і ГОСТ 15 -150 для Т1 і UCHL1.
Інші технічні характеристики можна проконсультувати з виробником.
Напруга ізоляції:
24/25 кВ
Випробувальний змінну напругу:
50 кВ
Випробувальний імпульсна напруга:
125 кВ
Номінальна первинна напруга:
22 / √3 кВ
Номінальна вторинна напруга:
0-230 В (100 V ± 15% для навантаження 1MΩ)
Передає потужність С1:
25 - 35 пФ при 50 Гц
Потужність екранованого виведення на метр довжини С2:
202 пФ / м
Номінальна частота:
50 Гц
маса:
6 кг
Термічний клас ізоляції:
E
Умови роботи:
- робоча температура від -40 ° C до + 40 ° C
- відповідає класу температури -40 ° C / + 40 ° C соогласно стандарту IEC 61869-1
стандарт:
ČSN EN 61869-1, ČSN EN 61869-3, IEC 61869-1, IEC 61869-3, ГОСТ 15 150
